Ligne lumineuse LED au sol pour pont roulant

Ligne lumineuse LED au sol pour la sécurité des ponts roulants industriels

Améliorez la sécurité des opérations de levage et de manutention grâce à une ligne lumineuse de sécurité projetée au sol par technologie LED. Spécialement conçue pour les environnements industriels équipés de ponts roulants, cette solution de signalétique lumineuse permet de matérialiser visuellement les zones de danger associées aux déplacements des charges suspendues et des équipements de levage.

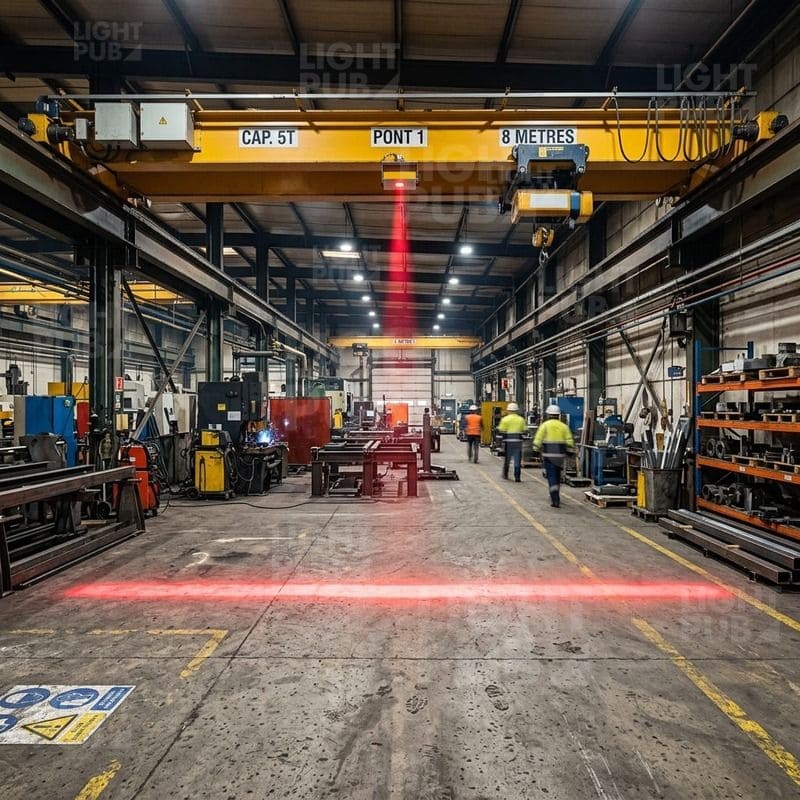

Installé sur le pont roulant ou sur une structure adaptée, le projecteur LED industriel diffuse une ligne lumineuse rouge directement sur le sol de l'usine, de l'atelier ou de l'entrepôt.

Cette ligne de sécurité attire l'attention des opérateurs et des piétons sur les risques liés aux mouvements du pont roulant. Elle constitue un repère visuel complémentaire aux dispositifs traditionnels de prévention des accidents.

Une ligne rouge lumineuse pour signaler les zones dangereuses sous un pont roulant

Les ponts roulants sont utilisés quotidiennement dans les industries métallurgiques, les fonderies, les ateliers de fabrication, les sites logistiques et les installations de manutention lourde.

Le déplacement de charges suspendues présente des risques importants pour les personnes circulant à proximité : collision, heurt, écrasement ou chute de charge.

La projection d'une ligne lumineuse rouge au sol permet de renforcer la perception de ces dangers en créant un marquage visuel facilement identifiable.

Lorsque le projecteur est fixé sur le pont roulant, la ligne lumineuse accompagne ses déplacements et permet de signaler visuellement sa position.

Selon la configuration de l'installation, plusieurs projecteurs peuvent être utilisés pour matérialiser différentes limites d'une zone de manutention.

Les avantages de la signalétique lumineuse LED pour pont roulant

• Prévention des accidents : amélioration de la visibilité des zones exposées aux mouvements du pont roulant et aux opérations de levage.
• Signalisation dynamique : possibilité de déplacer la ligne lumineuse avec le pont roulant grâce à une installation embarquée.
• Projection sans laser : utilisation d'une technologie LED avec optique de projection pour matérialiser une ligne lumineuse au sol.
• Visibilité renforcée : projection d'une ligne rouge contrastée sur les sols industriels adaptés.
• Sans marquage permanent : aucune peinture ni bande adhésive nécessaire sur le revêtement.
• Pas d'usure au sol : le marquage lumineux ne subit pas directement le passage des engins de manutention.
• Adaptabilité : longueur, largeur et intensité de la ligne étudiées selon la hauteur d'installation et les conditions du site.
• Intégration industrielle : possibilité de piloter l'allumage du projecteur depuis une commande externe compatible.

Comment fonctionne la projection d'une ligne lumineuse LED sous un pont roulant ?

Le dispositif repose sur un projecteur LED équipé d'un système optique permettant de projeter une ligne lumineuse sur le sol.

Contrairement aux dispositifs de traçage laser, la solution utilise une source lumineuse LED. Le faisceau est façonné par un système optique pour former une ligne visible sur la surface de projection.

La longueur et la largeur de la ligne dépendent notamment de la hauteur d'installation, de l'optique sélectionnée, de l'angle de projection et des caractéristiques du sol.

La projection peut être réalisée depuis plusieurs mètres de hauteur, sous réserve de sélectionner un projecteur et une optique adaptés.

Projection fixe ou mobile

Projection embarquée : le projecteur est installé directement sur la structure mobile du pont roulant. La ligne lumineuse accompagne les déplacements de l'équipement.

Projection fixe : le projecteur est installé sur une structure du bâtiment pour matérialiser une limite permanente ou temporaire autour d'une zone de manutention.

Activation de la ligne lumineuse

Selon les besoins et la configuration électrique, la projection peut fonctionner :

• En permanence pendant les horaires d'exploitation.
• Lors de la mise sous tension du pont roulant.
• Lors des mouvements du pont roulant, via une commande compatible.
• Lors d'une opération de manutention, à partir d'un signal de commande externe.

Le pilotage doit être étudié avec les responsables techniques du site afin de garantir une intégration adaptée aux équipements existants.

Applications industrielles de la ligne lumineuse de sécurité

La signalétique lumineuse pour pont roulant peut être utilisée dans de nombreux secteurs industriels :

• Fonderies : matérialisation des zones exposées aux opérations de levage et de manutention de pièces lourdes.
• Sidérurgie et métallurgie : signalisation des déplacements de ponts roulants dans les ateliers de production.
• Industrie mécanique : renforcement de la visibilité des zones de manipulation de machines et composants volumineux.
• Industrie automobile : identification des zones de manutention aérienne au-dessus des postes de travail.
• Entrepôts industriels : signalisation des mouvements de charges et des zones de circulation à risque.
• Construction navale : délimitation visuelle des zones de levage dans les ateliers de fabrication.
• Industrie ferroviaire : signalisation des opérations de manutention de pièces et sous-ensembles lourds.

Une alternative aux lignes peintes et aux marquages adhésifs

Dans les environnements industriels, les lignes de sécurité traditionnelles peuvent progressivement perdre leur visibilité en raison du passage répété des chariots élévateurs, de l'abrasion, des salissures ou des opérations de nettoyage.

La ligne lumineuse LED projetée au sol ne nécessite aucun contact avec le revêtement. Elle évite ainsi l'usure mécanique du marquage et peut être repositionnée en modifiant l'orientation ou l'installation du projecteur.

Cette technologie est particulièrement intéressante pour les zones dans lesquelles un marquage fixe ne permet pas de représenter les déplacements d'un équipement mobile.

Caractéristiques techniques de la solution

• Technologie : projection optique LED, sans source laser.
• Signalisation : ligne lumineuse de sécurité projetée au sol.
• Couleur recommandée : rouge, selon l'analyse des risques et le code de signalisation du site.
• Installation : sur pont roulant ou structure fixe adaptée.
• Hauteur de projection : à déterminer selon la configuration industrielle.
• Longueur de ligne : personnalisable selon les possibilités optiques.
• Largeur de ligne : dépendante de la distance et du système de projection.
• Alimentation : selon le modèle de projecteur sélectionné.
• Commande : fonctionnement continu ou pilotage externe selon configuration.
• Environnement : usage industriel, sous réserve de sélectionner un équipement présentant les protections adaptées.

Installation et dimensionnement de la projection LED

Le choix d'un système de projection lumineuse pour pont roulant dépend de plusieurs paramètres :

• La hauteur entre le projecteur et le sol.
• La longueur de ligne lumineuse souhaitée.
• La largeur et la netteté recherchées.
• La luminosité ambiante de l'atelier.
• La couleur et la réflectance du revêtement.
• Les vibrations et les contraintes mécaniques du pont roulant.
• Les conditions environnementales : poussières, températures et humidité.
• Les possibilités d'alimentation et de commande électrique.

Une étude technique préalable permet de sélectionner la puissance lumineuse, l'optique et les conditions d'installation adaptées au projet.

Une solution complémentaire aux dispositifs de sécurité réglementaires

La ligne lumineuse projetée au sol constitue une aide visuelle à la prévention des risques industriels.

Elle ne remplace pas les protections collectives, les procédures de manutention, les avertisseurs réglementaires ou les systèmes de sécurité fonctionnelle requis par l'analyse des risques.

La position de la ligne lumineuse doit être définie en tenant compte de l'encombrement des charges, des mouvements possibles et des distances de sécurité nécessaires. Une ligne projetée ne constitue pas à elle seule une limite garantissant l'absence de danger.

LightPub Europe : votre spécialiste de la signalétique lumineuse industrielle

LightPub Europe propose des solutions de projection lumineuse LED pour renforcer la signalisation visuelle dans les environnements industriels.

Nos solutions permettent de projeter des lignes de sécurité, des pictogrammes d'avertissement, des panneaux STOP, des messages ATTENTION CHARIOT ou des signalisations personnalisées sur les sols industriels.

Pour vos applications de ponts roulants, nous étudions la configuration de votre installation afin de proposer une solution de projection lumineuse adaptée aux contraintes du site.

Vous souhaitez installer une ligne lumineuse rouge sous un pont roulant ? Contactez LightPub Europe pour une étude technique et une proposition commerciale personnalisée.

FAQ – Ligne lumineuse LED de sécurité pour pont roulant

Comment signaler au sol la présence d'un pont roulant ?

Un projecteur LED installé sur le pont roulant peut projeter une ligne lumineuse rouge au sol. Cette signalétique accompagne les déplacements de l'équipement et renforce la visibilité de sa position pour les personnes présentes dans l'atelier.

Quelle différence entre une ligne lumineuse LED et une ligne laser ?

Une ligne lumineuse LED est obtenue à partir d'une source LED et d'un système optique de projection. Une ligne laser utilise une source laser. Les deux technologies présentent des caractéristiques optiques différentes, notamment en matière de concentration lumineuse, de netteté et de sécurité photobiologique.

Peut-on projeter une ligne lumineuse depuis 6 mètres de hauteur ?

Oui, sous réserve d'utiliser un projecteur LED et une optique adaptés. La longueur, la largeur et la visibilité de la ligne doivent être vérifiées en fonction de la distance de projection et des conditions d'éclairage.

La ligne lumineuse peut-elle suivre les déplacements du pont roulant ?

Oui. Lorsque le projecteur est fixé sur la structure mobile du pont roulant, la projection accompagne ses déplacements. L'installation doit tenir compte des vibrations, des mouvements et des contraintes électriques et mécaniques.

La projection LED fonctionne-t-elle sur un sol industriel en béton ?

Oui, sur de nombreux sols en béton ou revêtements industriels. La visibilité dépend toutefois de la couleur, de la texture, de la propreté et de la réflectance du sol, ainsi que de la luminosité ambiante.

Peut-on commander l'allumage du projecteur avec le pont roulant ?

Oui, selon le modèle de projecteur et l'architecture de commande retenue. L'allumage peut être associé à un signal électrique externe, sous réserve d'une intégration technique appropriée.

Une ligne rouge au sol suffit-elle à sécuriser une opération de levage ?

Non. La ligne lumineuse constitue un dispositif de signalisation complémentaire. Les distances de sécurité, les protections collectives et les procédures de manutention doivent être définies à partir de l'analyse des risques du site.
